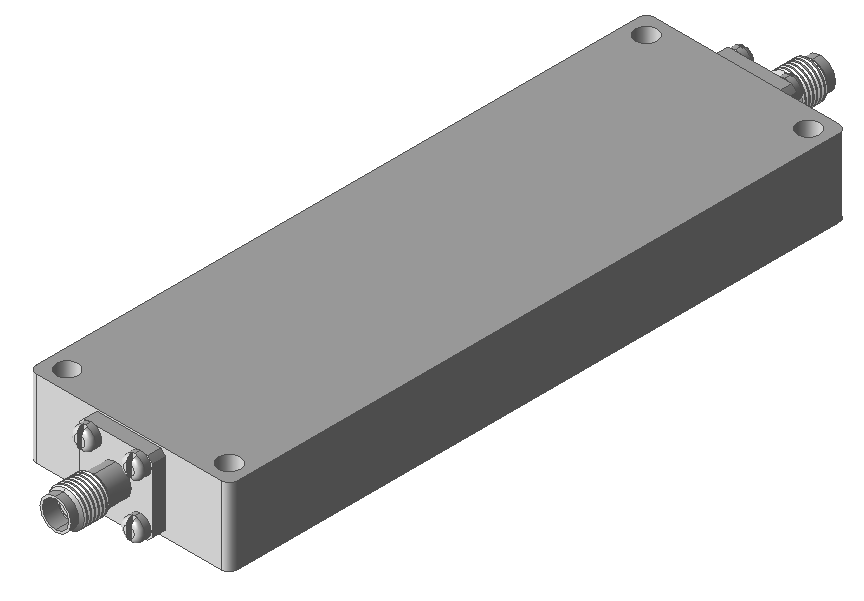

Lowpass Filter
Lowpass filter designs are available in the frequency range of DC to 40 GHz. Filter Technology’s Microstrip and Stripline lowpass filters offer superior performance in a small package for a wide range bandwidth applications.
| NAME | Freq. Range (MHz) | Insertion Loss (dB) | Return Loss (dB) | Rejection | Power Handling |
|---|---|---|---|---|---|
| HRT-LF(DC/512)-617NM | DC-512 | 1.0 | 14 | ≥50dB@640-4000MHz | 50W |
| HRT-LF(DC/2000)-01S | DC-2000 | 1.0 | 12 | ≥50dB@2500-6000MHz | 5W |
| HRT-LF(DC/2500)-02S | DC-2500 | 1.0 | 12 | ≥50dB@3200-7000MHz | 5W |
| HRT-LF(DC/3000)-03S | DC-3000 | 1.0 | 12 | ≥50dB@3800-8000MHz | 5W |
| HRT-LF(DC/5600)-2282S | DC-5600 | 2.0 | 10 | ≥30dBc@6400MHz | 5W |
| HRT-LF(DC/12000)-455S | DC-12000 | 1.2 | 11 | ≥25dB@14400MHz | 50W |
| HRT-LF(DC/18000)-982S | DC-18000 | 1.0 | 14 | ≥50dB@20700-25000MHz | 15W |
| HRT-LF(DC/23000)-948S | DC-23000 | 1.0 | -12.5 | ≥50dB@36000MHz | 15W |
| HRT-LF(DC/26000)-2151SM | DC-26000 | 3.0 | 11 | ≥35dB@28000-40000MHz | 1W |
